HVAC潔凈空調系統再驗證文件(經典案例)
HVAC潔凈空調系統再驗證文件(經典案例)
|
編碼： SOP-YZ-1022-06 |
題目： HVAC系統再驗證方案 |
共 頁 |
|
|
制定人： |
審核人： |
批準人： |
頒發日期： |
|
頒發部門： |
審核日期： |
批準日期： |
生效日期： |
|
分發部門： |
|||
1. 再驗證目的：
1.1為檢查并確認HVAC系統符合GMP要求 ，所制定的標準及文件符合GMP要求，特制定本HVAC系統再驗證方案，作為對潔凈廠房HVAC系統進行再驗證的依據。
1.2確認系統的各種控制系統功能與性能符合生產要求.
1.3確認系統的各種儀器、儀表經過校正合格。
1.4驗證過程應嚴格按照本方案規定的內容進行。
2. 再驗證范圍：本再驗證方案適用于本公司潔凈廠房HVAC系統的驗證。
3.職責：
3.1工程部設備主管負責協調，生產車間操作人員參與使用期間的定期例行維護，填寫維護保養記錄。
3.2工程部設備主管負責設備使用記錄的填寫。
3.3質量部負責再驗證方案的執行及再驗證結果的評估。
3.4再驗證小組負責再驗證報告的審核。
4. 驗證步驟和方法：
4.1.潔凈空氣質量標準
4.1.1.潔凈室（區）空氣潔凈度級別表
|
潔凈度級別 |
塵粒最大允許數/個 m3 |
微生物最大允許數 |
|
|
≥0.5μm |
≥5μm |
沉降菌/個?皿-1 |
|
|
100級 |
3500 |
0 |
1 |
|
10000級 |
350000 |
2000 |
3 |
|
100000級 |
3500000 |
20000 |
10 |
|
300000級 |
10500000 |
600000 |
15 |
4.1.2.相關檢測項目合格標準
|
級別 檢測項目 |
100級 |
10000級 |
100000級 |
300000級 |
|
溫度 |
18～26℃ |
18～26℃ |
18～26℃ |
18～26℃ |
|
相對濕度 |
45～65% |
45～65% |
45～65% |
45～65% |
|
照度 |
≥300lux |
≥300lux |
≥300lux |
≥300lux |
|
換氣次數/h |
/ |
不小于25 |
不小于15 |
不小于15 |
|
空氣流速（m/s） |
不小于0.3 |
/ |
/ |
/ |
|
壓差（Pa） |
潔凈室（區）與室外大氣壓 |
|||
|
≥10 |
||||
|
潔凈級別不同的相鄰房間之間 |
||||
|
≥5 |
||||
|
產塵量大的房間 |
||||
|
相對保持負壓 |
||||
4.2.安裝再確認：
4.2.1.安裝再確認目的
通過對設備的安裝環境、變更等進行必要的確認，以確認安裝仍符合規定。
4.2.2安裝再確認的內容
檢查設備從上次驗證至今有無變更，變更是否經審批，同時應檢查相關文件是否同時進行變更。檢查電氣線路接頭無松動等，接地可靠。設備內外表面腐蝕情況檢查。計量器具、安全閥等是否在校驗期內的檢查。操作人員的培訓情況�？照{(diào)的凍水系統、冷水系統、氣凈化系統及相關文件的調查。
詳細內容請見附表1。
4.2.3.廠房設施及檢查
潔凈區的內表面應平整光滑，無裂縫，接口嚴密，無顆粒物脫落，并能耐受清況和消毒，墻壁與地面的交界處成弧形，減少灰塵積聚和便于清潔。檢查項目及結果予以記錄。詳見附表2。
4.2.4.方法
由工程部負責，結合工藝流程、安裝圖紙，對設備系統安裝情況逐一檢查，并與設計方案、GMP要求核對。
4.3.運行確認
4.3.1.確認目的：
HVAC系統的運行確認是為證明HVAC系統能否達到生產工藝要求而進行的實際運行試驗。運行確認期間，所有的空調設備必須開動，與空調系統有關的工藝除濕機、除塵機也必須開動，以利于空氣平衡，調節房間的壓力。運行確認的主要內容有：空調設備的測試、高效過濾器的風速及氣流流向測定、空調調試和空氣平衡、懸浮粒子和微生物的預測定。
4.3.2.確認內容：
對空調凈化系統內各設備部件，運行功能及技術指標等內容的確認。
4.3.3.確認項目：
4.3.3.1.儀器儀表效驗情況的確認：
1）內容：對我公司間空調凈化系統儀器、儀表進行檢測。
2）方法：由制造部負責校正，若工程部無法校正的，送計量測試所校正，并規定效期。
3）結果：見儀器、儀表校驗情況確認表。見附表3。
4.3.3.2.空調機組的確認：
a.內容：對空調機組中粗效過濾器、加熱盤管、表冷盤管、送風風機、中效過濾器、等進行檢查。
b.方法：檢查初效及中效過濾器的清潔記錄，更換周期看是否應更換。運行系統看送風風機轉是否正常。加熱、表冷及加濕盤管完好，能有效的控制車間
的溫濕度。
c.結果：見空調機組完好性確認表，見附表4。
4.3.3.3.檢查并保證設備可運行:
|
檢查項目 |
設計要求 |
檢測結果 |
|
風機轉速、功率、電壓 |
風機變頻可調 電壓380V 50Hz |
|
|
過濾器壓差 |
150－400Pa
|
|
|
溫度 |
18－26℃ |
|
|
濕度 |
45－65% |
|
確認人 日期
審核人 日期
4.4.性能確認
4.4.1.確認目的：
確認車間空氣凈化系統能連續、穩定地輸送潔凈空氣，使?jié)崈魠^(qū)的潔凈度符合生產工藝要求及GMP潔凈空氣質量標準。房間采樣點布置見附件5。
4.3.2HVAC系統溫度、濕度、壓差、送風量檢測要求：檢測記錄見附表6。
|
溫度要求 |
濕度要求 |
靜壓差要求 |
30萬級換氣次數 |
|
|
18-26℃ |
45-65% |
走廊>5Pa |
對外>10Pa |
≥15次/h |
4.3.2.1.高效過濾器風速測定及風量換氣次數計算
1）方法：

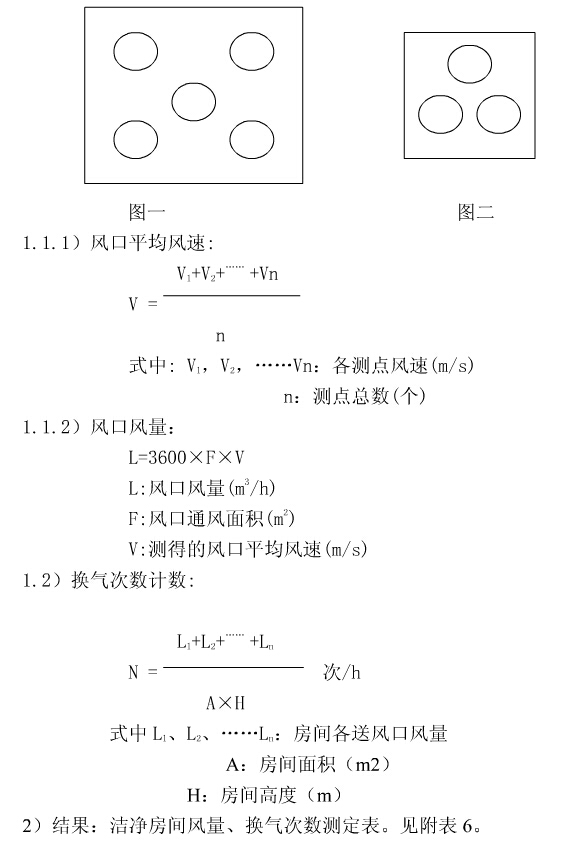

1.1）風量的測定：潔凈室各主要房間高效過濾器風口送風量檢測，采用風速乘截面法，即送風口的風量是由測定截面的面積與流經該截面上的氣流平均速率相乘求得的，截面積用尺子丈量計算出來，風口截面上的平均風速采用風速儀進行檢測.根據高效尺寸，測定點分別為五點和三點。
4.3.2.2.壓差測定：
1）方法：檢測前將所有門關閉，并開啟房間中的風機，使用手持壓差計次從最里面的潔凈房間依次向外測定。
2）結果：見潔凈房間壓差測定表。見附表6。
4.3.2.3.溫濕度測定：
1）方法：檢測前，測定房間照明設施應開啟，溫度、相對濕度的測點應放在工作區域潔凈室的代表性。并對各個房間的溫濕度計讀數、記錄。
2）結果：見潔凈房間溫濕度測定表。見附表6。
4.3.3.塵埃粒子的測定：
1）依據：醫藥工業潔凈室(區)懸浮粒子測試方法SOP（SOP-ZL-1030-）。
2）方法：用校正過的塵埃粒子測定儀測定。
2.1）單向流房間在空調運行10分鐘后測定，非單向流房間在空調運行30分鐘后測定。
2.2）采樣點在離地面0.8m高度的水平面上均勻布置。采樣點多余5點時，也可以在離地面0.8m-1.5m高度的區域內分層布置，但每層不少于5點。
2.3）對任何潔凈房間或局部凈化區域采樣點數目不得少于2個，總采樣次數不得少于5次。每個采樣點采樣次數可多于1次，且不同采樣點采樣次數可不同見。見附表7。
4.3.4.臭氧消毒滅菌效果確認：
1）標準：
1.1）臭氧發生器開啟60分鐘時潔凈區內各潔凈間臭氧濃度不小于12PPm(規定標準：10－15PPm)
1.2）臭氧發生器開啟150分鐘時潔凈區內微生物90%被殺死。
2.)臭氧濃度的測定：記錄見附表8。
3.)微生物挑戰性試驗：記錄見附表9。
4.3.4.沉降菌的測定：
1）依據：醫藥工業潔凈室(區)沉降菌測試方法SOP（SOP-ZL-1031-）
2）方法：沉降法。
2.1）制備培養基滅菌后在30℃-35℃預培養48小時。
2.2）將預培養后無菌生長的培養皿按潔凈房間、采樣點、放置個數進行放置，位置離地面0.8m～1.5m左右。
2.3）打開培養皿蓋，使培養基表面暴露30分鐘后，將平皿蓋蓋上，送至化驗室。
2.4）在30～35℃培養箱中培養48小時后計數。
2.5）最少采樣點數：
|
面 積M2 |
潔凈度級別 |
||
|
100 |
10 000 |
100 000 |
|
|
<10 |
2～3 |
2 |
2 |
|
≥～<20 |
4 |
2 |
2 |
|
≥～<40 |
8 |
2 |
2 |
|
≥40～<100 |
16 |
4 |
2 |
|
≥100～<200 |
40 |
10 |
3 |
|
≥200～<400 |
80 |
20 |
6 |
|
≥400～<1000 |
160 |
40 |
13 |
|
≥1 000～<2 000 |
400 |
100 |
32 |
|
2000 |
800 |
200 |
63 |
|
注：表中的面積，對于單向流潔凈室，指的是送風面面積，對非單向流潔凈室是指的房間面積。 |
|||
3）結果：見潔凈房間沉降菌測定表。見附表10。
5.異常情況的處理
空調凈化系統性能確認的過程中，應嚴格按照設備標準操作程序、維護保養程序、取樣檢測標準操作程序和企業潔凈室環境標準進行操作的判定。出現個別房間隔別指標不符合標準的結果時，應按下列程序進行處理：
1在不合格房間重新取樣檢測一次不合格項目。重新檢測的項目必須合格。(參考：潔凈室http://tongwell.cn/)
2其它運行驗證項目不符合要求時，應重新調試或請供應商現場調試。
3若屬系統運行方面的的原因，必要時報驗證領導小組，調整系統運行參數或?qū)ο到y(tǒng)進行處理。
6．驗證報告：
6.1驗證是否按規定程序進行？是□ 否□
6.2驗證結果綜述：
綜合所有驗證資料，本設備（可繼續使用□ 應暫停使用□）
6.3會簽：
6.3.1重要試驗結果是否完整：完整□ 欠缺□ 不合格□
6.3.2試驗結果可靠性： 可靠□ 尚需重試□
6.3.3評價結果為： 合格□ 不合格□
會簽人：
日期：
驗證小組負責人：
日期：
附表1
空氣凈化系統設備文件檢查記錄
|
文件類型 |
是否變更 |
簽字 |
|
工程圖紙 |
是□否□ |
|
|
檢驗設備材料 |
是□否□ |
|
|
關鍵和非關鍵性儀表的校驗 |
是□否□ |
|
|
凍水系統 |
是□否□ |
|
|
冷水系統 |
是□否□ |
|
|
空調凈化系統設備 |
是□否□ |
|
|
空調設備所用儀表 |
是□否□ |
|
|
空氣凈化系統操作手冊，SOP及控制標準 |
是□否□ |
|
|
操作人員的培訓情況 |
是□否□ |
|
附表2
潔凈區的內表面檢查記錄
|
檢查項目 |
理論要求 |
實際檢查情況 |
|
|
內表面 |
應平整光滑，無裂縫 |
|
|
|
接口 |
接口嚴密 |
|
|
|
內表面是否有顆粒物脫落 |
無顆粒物脫落 |
|
|
|
內表面是否能耐受清潔和消毒 |
耐受清潔和消毒 |
|
|
|
墻壁與地面的交界處 |
成弧形 |
|
|
|
層流罩送風流向 |
垂直 |
|
|
|
高、中效過濾器與風管、風管與設備的連接 |
應嚴密，無明顯漏風。 |
|
|
|
潔凈室內各類配電盤柜和進入潔凈室的電線、管線、管口 |
應密封可靠 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不合格項目解決方案及結論：
|
|||
|
檢查人： |
日期： 年 月 日 |
||
|
復核人： |
日期： 年 月 日 |
||
附表3
儀器儀表校驗情況確認表
|
儀器儀表名稱 |
測量范圍 |
校正日期 |
效期 |
校正證書編號 |
結果判定 |
|
|
塵埃粒子計數器 |
|
|
|
|
|
|
|
熱球風速儀 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不合格項目解決方案及結論：
|
||||||
|
檢查人： |
日期： 年 月 日 |
|||||
|
復核人： |
日期： 年 月 日 |
|||||
附表4
空調機組完好性確認表
|
項目 |
檢查內容 |
檢查結果 |
結果判定 |
|
|
空調機組密封性 |
目測及手感檢查空調機組各段密封性完好。 |
|
|
|
|
風閥門 |
手動檢查新風閥門、回風閥門、送風閥門靈活性，密閉性完好。 |
|
|
|
|
初效過濾器 |
看更換周期及清洗周期記錄是否應更換。 |
|
|
|
|
中效過濾器 |
看更換周期及清洗周期記錄是否應更換。 |
|
|
|
|
加熱盤管 |
檢查熱盤管是否完好，排水閥完好，蒸汽壓力管線通暢無漏點。 |
|
|
|
|
表冷盤管 |
檢查冷盤管是否完好，管線通暢無漏點。 |
|
|
|
|
加濕器 |
噴嘴無堵塞現象，排水閥完好，加濕量30kg/h。 |
|
|
|
|
溫濕度控制器 |
檢查按鍵是否靈敏，能正確調節送風的溫濕度。 |
|
|
|
|
風機 |
檢查送風風機運轉及送風量穩定，是否有無異常噪音。 |
|
|
|
|
不合格項目解決方案及結論：
|
||||
|
檢查人： |
日期： 年 月 日 |
|||
|
復核人： |
日期： 年 月 日 |
|||
附表5
房間采樣點布置圖
房間采樣點數量
|
面積 |
潔凈度級別 |
||
|
M2 |
100 |
10 000 |
100 000 |
|
<10 |
2～3 |
2 |
2 |
|
≥10～〈20 |
4 |
2 |
2 |
|
≥20～〈40 |
8 |
2 |
2 |
|
≥40～〈100 |
16 |
4 |
2 |
|
≥100～〈200 |
40 |
10 |
3 |
|
≥200～〈400 |
80 |
20 |
6 |
采樣點布置圖
注：
● 為采樣點
附表6 HVAC系統溫度、濕度、壓差、送風量檢測記錄：
年 月 日
|
房間名稱 |
溫度 ℃ |
濕度 % |
壓差 Pa |
送風口 編號 |
設計風量（m3/h） |
實測風量 （m3/h） |
換氣次數 （次/h） |
|
洗手 |
|
|
|
SF1－1 |
285 |
|
|
|
男穿潔凈衣、手消毒 |
|
|
|
SF1－1 |
388 |
|
|
|
洗手 |
|
|
|
SF1－1 |
285 |
|
|
|
男穿潔凈衣、手消毒 |
|
|
|
SF1－1 |
388 |
|
|
|
整理 |
|
|
|
SF1－1 |
209 |
|
|
|
工作服清洗 |
|
|
|
SF1－1 |
575 |
|
|
|
工器具清洗 |
|
|
|
SF1－1 |
907 |
|
|
|
SF1－2 |
|||||||
|
工器具存放 |
|
|
|
SF2－1 |
1296 |
|
|
|
SF2－1 |
|||||||
|
原料暫存 |
|
|
|
SF2－1 |
1037 |
|
|
|
SF2－2 |
|||||||
|
混合晾坨 |
|
|
|
SF2－1 |
1037 |
|
|
|
SF2－2 |
|||||||
|
制丸 |
|
|
|
SF2－1 |
2333 |
|
|
|
SF2－2 |
|||||||
|
SF2－3 |
|||||||
|
SF2－4 |
|||||||
|
包衣 |
|
|
|
SF2－1 |
691 |
|
|
|
包衣（里一間） |
|
|
|
SF1－1 |
380 |
|
|
|
晾丸 |
|
|
|
SF1－1 |
778 |
|
|
|
SF1－2 |
|||||||
|
干燥 |
|
|
|
SF3－1 |
2189 |
|
|
|
SF3－2 |
|||||||
|
選丸 |
|
|
|
SF2－1 |
1037 |
|
|
|
SF2－2 |
|||||||
|
中轉 |
|
|
|
SF2－1 |
1555 |
|
|
|
SF2－2 |
|||||||
|
SF2－3 |
|||||||
|
SF2－4 |
附表6 HVAC系統溫度、濕度、壓差、送風量檢測記錄：
年 月 日
|
房間名稱 |
溫度 ℃ |
濕度 % |
壓差 Pa |
送風口 編號 |
設計風量（m3/h） |
實測風量 （m3/h） |
換氣次數 （次/h） |
|
潔具清洗存放 |
|
|
|
SF2－1 |
583 |
|
|
|
內包材暫存 |
|
|
|
SF2－1 |
972 |
|
|
|
小袋包裝 |
|
|
|
SF2－1 |
2506 |
|
|
|
SF2－2 |
|||||||
|
SF2－3 |
|||||||
|
SF2－4 |
|||||||
|
暫存 |
|
|
|
SF2－1 |
950 |
|
|
|
鋁塑包裝 |
|
|
|
SF2－1 |
1728 |
|
|
|
SF2－2 |
|||||||
|
前室 |
|
|
|
SF1－1 |
432 |
|
|
|
膠囊填充拋光 |
|
|
|
SF2－1 |
692 |
|
|
|
膠囊填充拋光(里間) |
|
|
|
SF1－2 |
260 |
|
|
|
中轉 |
|
|
|
SF2－1 |
1382 |
|
|
|
SF2－2 |
|||||||
|
總混整粒 |
|
|
|
SF2－1 |
1728 |
|
|
|
SF2－2 |
|||||||
|
制漿 |
|
|
|
SF1－1 |
292 |
|
|
|
一步制粒 |
|
|
|
SF3－1 |
2408 |
|
|
|
SF3－2 |
|||||||
|
前室 |
|
|
|
SF1－1 |
340 |
|
|
|
稱配 |
|
|
|
SF2－1 |
832 |
|
|
|
粉碎過篩 |
|
|
|
SF2－1 |
1036 |
|
|
|
SF2－2 |
|||||||
|
緩沖拆外 |
|
|
|
SF1－1 |
486 |
|
|
|
藥粉滅菌 |
|
|
|
SF2－1 |
648 |
|
|
|
暫存待檢 |
|
|
|
SF2－1 |
2116 |
|
|
|
SF2－2 |
|||||||
|
SF2－3 |
|||||||
|
粉劑包裝 |
|
|
|
SF1－1 |
333 |
|
|
附表6
HVAC系統溫度、濕度、壓差、送風量檢測記錄：
年 月 日
|
房間名稱 |
溫度 ℃ |
濕度 % |
壓差 Pa |
送風口 編號 |
設計風量（m3/h） |
實測風量 （m3/h） |
（次/h） |
|
潔凈走廊 |
|
|
|
SF2－1 |
5446 |
|
|
|
SF2－2 |
|||||||
|
SF2－3 |
|||||||
|
SF2－4 |
|||||||
|
SF2－5 |
|||||||
|
SF2－6 |
|||||||
|
評價結果：
檢測人： 復核人： |
|||||||
附表6 實驗室溫度、濕度、壓差、送風量檢測記錄：
年 月 日
|
房間名稱 |
溫度 ℃ |
濕度 % |
壓差 Pa |
送風口 編號 |
設計風量（m3/h） |
實測風量 （m3/h） |
換氣次數 （次/h） |
|
脫外衣、洗手 |
|
|
|
S1－1 |
180 |
|
|
|
穿潔凈衣 |
|
|
|
S1－1 |
180 |
|
|
|
手消毒 |
|
|
|
S1－1 |
180 |
|
|
|
器皿清洗存放 |
|
|
|
S1－1 |
225 |
|
|
|
無菌室 |
|
|
|
S2－1 |
515 |
|
|
|
脫外衣、洗手 |
|
|
|
S1－1 |
180 |
|
|
|
穿潔凈衣 |
|
|
|
S1－1 |
180 |
|
|
|
手消毒 |
|
|
|
S1－1 |
180 |
|
|
|
器皿清洗存放 |
|
|
|
S1－1 |
225 |
|
|
|
無菌室 |
|
|
|
S2－1 |
515 |
|
|
|
結果評價：
檢測人： 復核人： |
|||||||
附表7
塵埃粒子監測記錄
|
|
塵埃粒子數量測試數據（個/2.83L） |
|||||||
|
1 |
2 |
3 |
平均 |
|||||
|
0.5μm |
5μm |
0.5μm |
5μm |
0.5μm |
5μm |
0.5μm |
5μm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
結論： |
||||||||
|
監測人： 監測日期: |
||||||||
附表8
凈化區臭氧濃度測定記錄
|
測試日期 |
年 月 日 |
標準規定 |
≥12ppm |
||
|
臭氧發生 器開啟時間 |
采樣房間 |
采樣量 |
臭氧濃度ppm |
||
|
1 |
2 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
結果評價：
檢測人： 復核人： |
|||||
潔凈室凈化空調系統的驗證
無塵室凈化空調系統的驗證及維護保養
谷胱甘肽車間凈化工程潔凈空調驗證方案
針劑車間無塵車間空調凈化系統驗證報告STP04-TY004-Ⅰ
制藥車間凈化工程潔凈空調系統驗證報告
藥廠潔凈室空調凈化系統驗證方案
上一條：甲醇70萬噸聚烯烴項目廠外供水凈化工程監理規劃下一條：杭州市下沙醫院凈化工程招標文件
最新文章
- · 一種潔凈室吊頂無塵鉆孔防護設備
- · 一種潔凈室空氣凈化用氣體取樣裝置
- · 一種潔凈室壓差控制通風凈化系統
- · 一種潔凈室空氣調節裝置及其調節方法
- · 一種潔凈室用風量可調的凈化系統
- · 潔凈室的溫濕度控制系統及控制方法
- · 基于強化學習的潔凈室送風調節方法和系統
- · 一種基于新風系統過濾效率的污染物溯源方法
- · 一種用于潔凈室的過濾送風裝置
- · 一種潔凈室通風系統的預測控制方法、系統和存儲介質
推薦文章
- · 人員進入10000級(萬級)潔凈室凈化規程
- · 如何建設PCR實驗室？
- · 無塵室（區）風速、風量與換氣次數測試規程
- · 為什么要做GMP認證
- · 空調通風系統清洗規范GB19210—2003(全文完整版)
- · 一種潔凈室吊頂無塵鉆孔防護設備
- · 萬級潔凈室標準參考
- · 臺積電3nm廠確認落腳南科,張忠謀:2nm后很難
- · 潔凈室5S管理規定
- · 潔凈工程中建筑電氣工程構成及功能
深圳、佛山、東莞、中山、江門、惠州、廣州凈化工程公司|無塵車間|潔凈室|無塵室|凈化車間|凈化廠房|潔凈廠房|潔凈車間|潔凈棚|GMP車間|GMP廠房等空調潔凈工程施工及服務
拓展閱讀：10萬級凈化車間標準|實驗動物房|中央廚房|潔凈室換氣次數|潔凈手術室規范|GMP潔凈度等級|食品生產衛生規范|潔凈廠房施工要點|無塵車間著裝規范
Copyright © 2012-2018
